靶式流量计介绍

靶式流量计是一种高精度、稳定性强、易于维护的流量测量仪表，广泛应用于石油、化工、能源、食品、环保、水利等各个领域。接下来，我将从原理、结构、功能、特点、优势、安装要求和测量方法等方面对其进行详细介绍。

一、靶式流量计基本原理、结构和工作流程

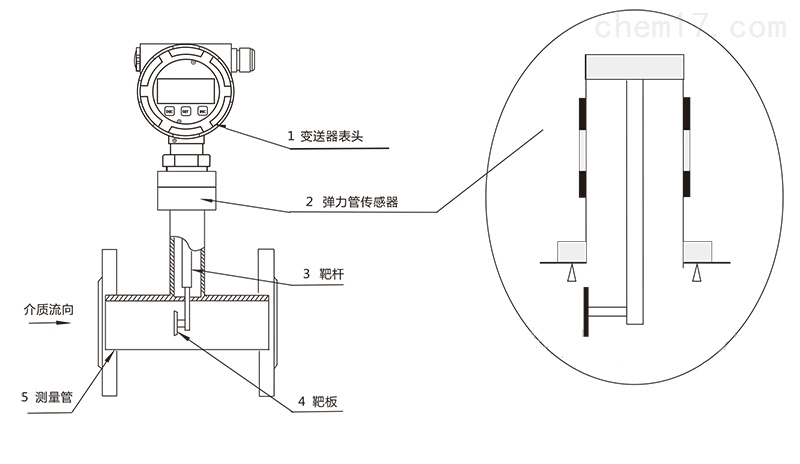

靶式流量计工作原理

靶式流量计的基本原理是，在恒定截面直管段中设置一个与流束方向相垂直的靶板，流体沿靶板周围通过时，靶板受到推力的作用，推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内，流过流量计的流量与靶板受到的力成正比。靶板所受的力由力传感器检出，经过电路转换，输出相应的电信号。
靶式流量计的结构主要由测量管、靶板、力传感器、信号处理单元组成。力传感器为应变计式传感器，由筒式弹性体和力应变片组成，可以是内贴式和外贴式两种。当弹性体在力作用下发生形变，它破坏了由力应变片组成的电桥的平衡，产生与流量成平方关系的电信号。

二、靶式流量计主要功能和特点
靶式流量计的主要功能是对各种常温、高温、低温工况下的气体、液体流量进行准确测量。其主要特点包括：

高精度测量：靶式流量计的测量准确度较高，能达到0.2%，同时具有一体化温度、压力补偿，直接输出质量或标方。
稳定性强：由于它采用了靶板和喉咙等特殊结构，可以控制流量的分布，保证精度和稳定性，不受外界环境的影响。
易于维护：靶式流量计结构简单，零件较少，使用寿命长，维护维修方便，具有较高的可靠性。
抗干扰、抗杂质能力强：在测量过程中，靶式流量计能自动进行温度和压力补偿，直接输出流体的质量或标方，方便用户进行数据处理和计算。

三、靶式流量计安装要求
靶式流量计的安装一般有以下要求：

流量计一般采用水平安装，显示部分位于管道上方。
为保证流量计准确计量，要求设置前后直管段，前直管段长度≥10d，后直管段长度≥5d，d为管道公称直径。
为保证流量计在维护及更换时不影响系统工作，应尽量设置旁通管线。

四、靶式流量计测量方法
靶式流量计的测量原理是基于流体在管道中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比。测量步骤如下：

将靶式流量计安装到需要测量的管道上，并确保其安装正确。
开启流体流动，让流体通过靶式流量计。
观察或记录靶式流量计输出的电信号或质量/标方数据。
根据需要进行数据处理和计算，得出流体的流量值。

在测量结果分析时，可以根据输出的电信号或质量/标方数据，结合靶式流量计的精度和稳定性等特点，对测量结果进行准确评估。同时，也可以根据实际需要，通过更换阻流件（靶片）来改变流量范围，以适应不同的测量需求。

五、靶式流量计优点和缺点。
优点：

结构简单，安装方便：靶式流量计的结构直接，安装过程不复杂，无需专业人员指导，用户能自行完成安装。
适用范围广：靶式流量计对介质没有特殊要求，适用于各种类型的流体，包括高粘度、低雷诺数流体，并适用于各种管径、高低温介质和高压力工况。
测量准确：靶式流量计的测量准确度较高，能达到0.2%，且具有一体化温度、压力补偿，直接输出质量或标方，方便用户进行数据处理和计算。
重复性好，测量快速：靶式流量计的重复性很好，能快速进行测量，提高了工作效率。
功能丰富：具有可选小信号切除、非线性修正等功能，用户可根据实际需要进行功能扩展和优化。
抗干扰、抗杂质能力强：靶式流量计在测量过程中能自动进行温度和压力补偿，具有较强的抗干扰和抗杂质能力。

缺点：

安装成本高：由于需要对管道进行改造，靶式流量计的安装成本较高。
流体流动要求高：待测流体需要高速流动才能保证测量精度，如果流体过于缓慢，会导致测量偏差。同时，测量过程对流体的流动造成干扰，对流体流动的要求较高，如有漩涡等流动扰动，会与测量值产生干扰。
量程窄：一般仪表的量程范围度较窄，通常为10:1的范围度。
需要重新设置零点：由于靶式流量计靶片及靶杆有自重，安装好后必须重新设置零点。
对频繁开关的流体测量环境有影响：靶式流量计更适合持续工作的流体测量环境，如果频繁开关工程，会对测量产生影响。

综上所述，靶式流量计具有许多优点，如结构简单、适用范围广、测量准确等，但也存在一些缺点，如安装成本高、流体流动要求高、量程窄等。在选择是否使用靶式流量计时，需要根据具体的应用场景和需求进行权衡。
