接下来流量计厂家艾丝特仪表为大家来解释下什么叫热式气体质量流量计？它工作基本原理？


热式气体质量流量计是利用热扩散基本原理精确测量气体流量的仪表。热式气体质量流量计一般来说应用于测小流量汽体，传感器由2个基准级热电阻(rtd)组合成。一个是转速传感器rh，一个是精确测量气体温度发生变化的温度感应器rmg。当这两个rtd放置到待测汽体里时，期间传感器rh被加热，另外一个传感器rmg应用于感应待测气体温度。随着气体流速的增加，气流带去更多的热量，传感器rh的温度下降。

概述

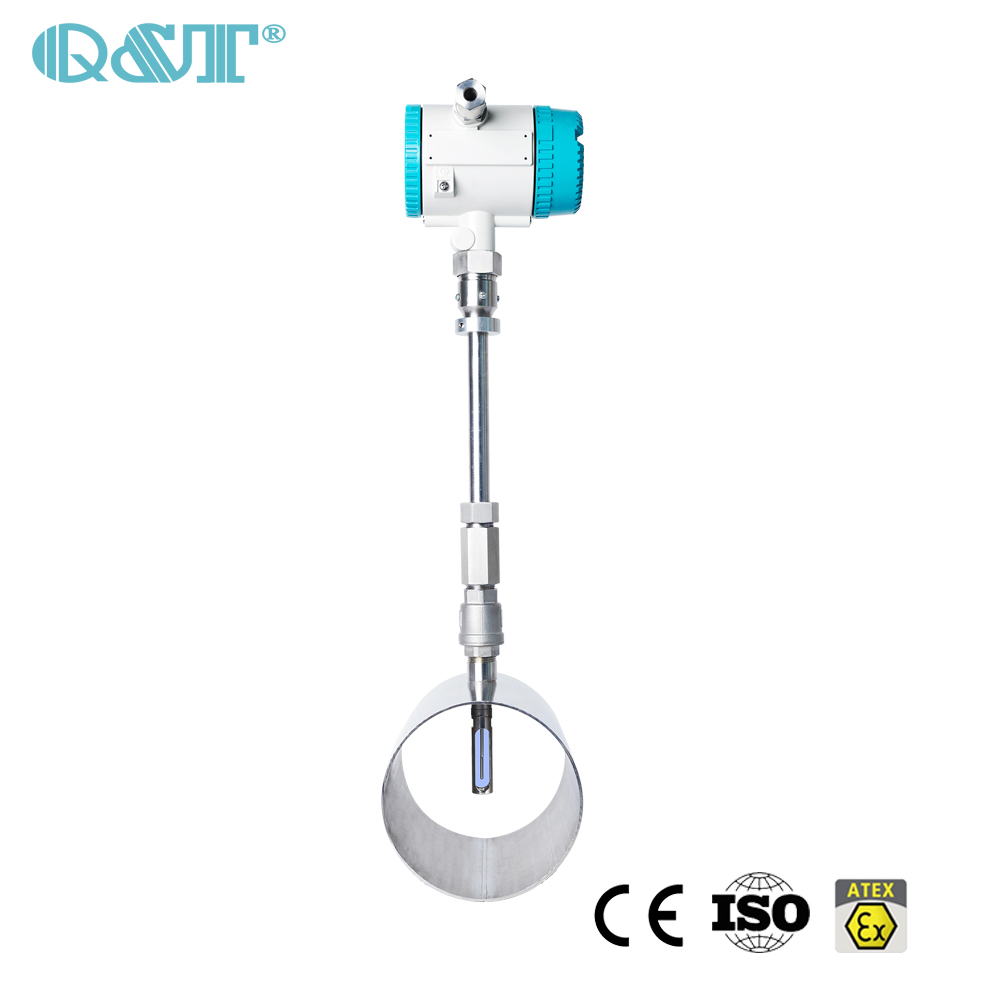

热式气体质量流量计
根据热效应的金氏定律,加热功率p、温度差△t（trh-trmg）与气体流量q有明确的数学关系式。p/△t=k1 k2f(q)k3k1、k2、k3是和汽体物理特性有关的常量。热式气体质量流量计相互的温度差精确测量方式克服了选用恒温差基本原理的热式气体质量流量计精确测量煤气流量时因煤气中含水、油和杂质而生成的非常大的零点漂移，造成不能精确测量的弊端。它还可以应用于精确测量湿汽体的质量流量，如矿井下瓦斯抽放、排风，排风系统里的排风量（速）的实时检测。

基本工作原理

热式流量计是依托于热扩散系数基本原理而制定的流量仪表.即运用流体介质流经产生热量物体时,产生热量物体的热量流失是多少与流体介质的流量呈一定的比例关系.该系列流量计的传感器有2只标准级的rtd,1只用于做热源,1只用于测量流体介质环境温度,当流体流动时,二者之间的温度差与流量的的大小成线性关系,再利用微电子技术控制技术系统,将这类关系转化为测量流量信号的线形的输出。
