涡轮流量计的工作原理 -pg麻将胡了下载入口

2024-03-05
涡轮流量计的工作原理:

一、测量原理
涡轮流量计是一种基于旋转涡轮的流量传感器,通过测量流体流过涡轮的速度和旋转次数,可以精确地计算出流体的流量。当流体流经涡轮时,流体对涡轮产生作用力,使涡轮旋转。涡轮的旋转速度与流体的流量成正比,通过测量涡轮的旋转速度,可以推算出流体的流。

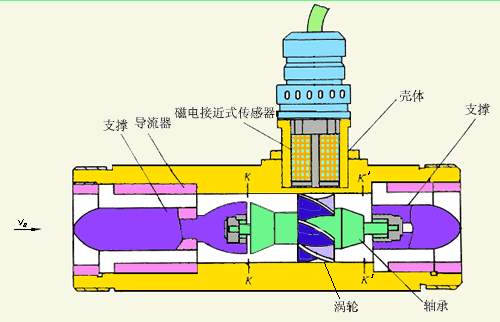

涡轮流量计的工作原理图
                     涡轮流量计的工作原理

二、涡轮流量计结构
涡轮流量计主要由传感器和变送器两部分组成。传感器部分主要包括涡轮、轴、轴承和测量管。变送器部分主要包括信号处理电路、微处理器和显示单元。
  1. 涡轮:
涡轮是流量计中的核心部件,通常采用金属材料制成。涡轮叶片的设计对流量计的测量精度有很大的影响,因此对涡轮的设计和制造要求很高。
  1. 轴和轴承:
涡轮通过轴与轴承连接,轴的转动通过轴承传递给变送器中的信号处理电路。为了保证测量的精度和稳定性,轴和轴承的设计和制造要求也很高。
  1. 测量管:
测量管是安装涡轮的部分,通常采用不锈钢等耐腐蚀、耐磨损的材料制成。测量管的内部形状和尺寸对流体的流速分布有较大的影响,因此对测量管的加工精度要求很高。

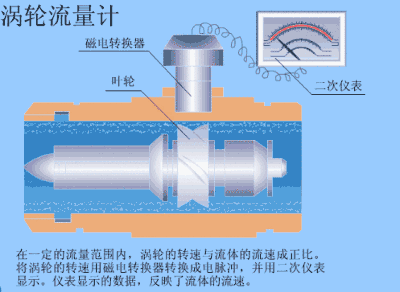

涡轮流量计工作原理
三、工作流程
当流体流经涡轮流量计时,流体对涡轮产生作用力,使涡轮旋转。涡轮的旋转速度与流体的流量成正比,通过测量涡轮的旋转速度和旋转次数,可以推算出流体的流量。变送器部分将涡轮的旋转速度和旋转次数转换成电信号,经过信号处理电路的处理,最终以数字或模拟信号的形式输出。
液体涡轮流量计
四、特点与优势
1、高精度测量:涡轮流量计的测量精度很高,通常在±0.5%~±1%之间,可以满足各种高精度流量测量的需求
2、稳定性好:涡轮流量计的测量原理使其具有很好的稳定性,长期使用不易受到磨损和污垢的影响。
3、响应速度快:渴轮流量计的响应度很快,可以在很短的时间内对流体的流量变化作出响应。
4、多种输出方式:涡轮流量计的输出信号可以是数字或模拟信号,可以方便地与各种控制系统或数据采集系统连接。

五、应用场景。

1、精度等级一: ±0.5%、±1%
该精度等级的pg麻将胡了下载入口-pg电子麻将胡了单机版适用于如石油、天然气等能源行业的贸易计量,以及医药、食品等行业的生产流程控制,其对测量精度要求较高的场景。
2、精度等级二:±1.0%、±2%
该精度等级的涡轮流量计适用于如化工、电力、污水处理等行业。这类流量计能够满足大多数工业生产过程中的流量测量需求,对测量精度要求较高的常规工业场景。

总结:涡轮流量计工作原理是基于流体动力学和旋转动力学。具体来说就是当流体通过涡轮流量计时,流体冲击涡轮的叶片,使涡轮产生旋转运动。涡轮的旋转速度与流体的流速成正比,即流速越快,涡轮旋转的速度也越快。涡轮流量计内部通常配备有传感器,用于检测涡轮的旋转速度或旋转次数,并将这些信息转换为电信号输出。

通过测量和记录涡轮的旋转速度或旋转次数,并结合涡轮流量计的校准数据,可以精确地计算出通过涡轮流量计的流体流量。涡轮流量计通常具有测量范围宽、精度高、重复性好、响应时间快等优点,因此广泛应用于液体和气体的流量测量。

涡轮流量计的工作原理相对简单,但其测量精度和可靠性受到多种因素的影响,如流体的物理性质(如密度、粘度等)、流体的流动状态(如湍流、层流等)、涡轮的设计制造质量等。因此,在使用涡轮流量计时,需要根据具体的测量需求和流体特性,选择合适的涡轮流量计型号,并进行正确的安装和校准,以确保测量结果的准确性和可靠性。

通过涡轮流量计的工作原理相关的5点要素进行阐述,期望能对您有所帮助,如想了解更多涡轮流量计相关信息或者流量计选型,可致电或者咨询艾丝特pg麻将胡了下载入口-pg电子麻将胡了单机版专业技术客服:180 1926 2426(微信同号)获取帮助。
