质量流量计结构和原理
概述：
质量流量计是一种用于精确测量流体质量流量的仪表。与传统的体积流量计不同，质量流量计能够直接测量流体的质量流量，不受温度、压力等因素的影响。质量流量计广泛应用于化工、制药、食品、环保等领域，为工艺流程的控制和优化提供了重要的数据支持。它有多种类型，每种类型质量流量计都有其独特结构和原理。
以下是两种常见的质量流量计结构和原理：科氏力质量流量计和热式质量流量计。
一、科氏力质量流量计
1、结构

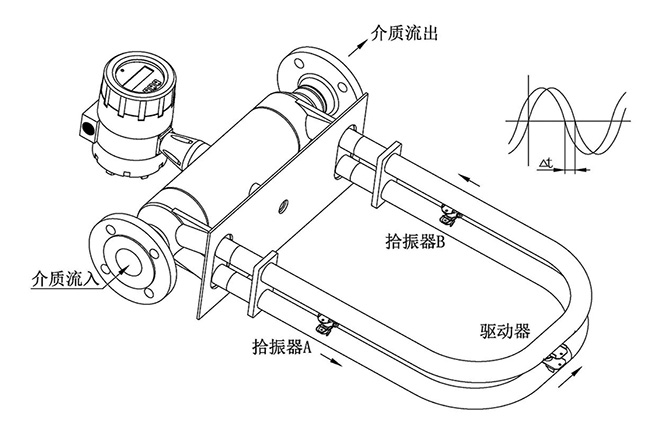

科氏力质量流量计主要由传感器和变送器组成。传感器部分通常包含一个u型流量管，设计得使其在特定点产生旋转。
2、工作原理
振动式质量流量计（科里奥利质量流量计）则通过测量流体对传感器振动的阻尼作用来推算质量流量。当流体在旋转的u型流量管中流动时，由于科里奥利力的作用，管道会产生扭曲。这种扭曲现象与流体的质量流量成正比。科氏力质量流量计通过精确测量这种扭曲程度，可以确定流体的质量流量。
二、热式质量流量计
1、结构

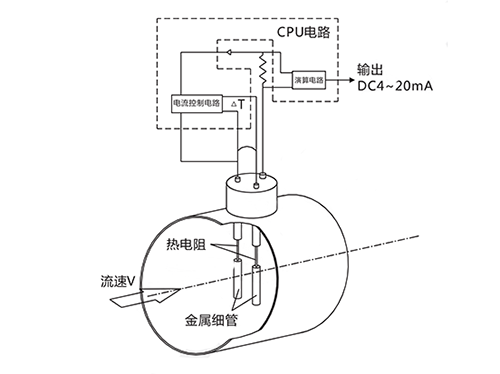

热式质量流量计由传感器、转化器和显示器组成。传感器部分通常包含一对热敏电阻，它们被放置在流体流动的通道中。
2、工作原理
热式质量流量计是基于通过在流体中加热一段传感器，测量流体中热量传递的速度来推算质量流量；当流体流过热敏电阻时，它会带走热量，导致两个电阻器之间产生温度差。这个温度差与流体的质量流量成正比。热式质量流量计通过测量这个温度差，可以确定流体的质量流量。
三、信号处理与输出
质量流量计的信号处理与输出通常采用数字化技术。传感器产生的信号经过变送器进行放大和滤波后，通过a/d转换器转换为数字信号，再经过微处理器进行处理和计算，最终输出标准的模拟信号或数字信号。
四、优点和应用领域
质量流量计具有测量准确、响应速度快、稳定性好等优点。它不受流体温度、压力、密度等因素的影响，因此适用于各种流体和复杂的环境条件。质量流量计广泛应用于化工、制药、食品、环保等领域，为工艺流程的控制和优化提供了重要的数据支持。
五、安装和维护要求
质量流量计的安装应遵循制造商的推荐和相关标准。安装时应注意避免振动、冲击和过高的温度梯度。传感器的位置和固定方式应确保流体流动稳定且不受干扰。定期维护和校准也是保证质量流量计准确性和稳定性的重要措施。
六、注意事项和故障排除
在使用质量流量计时，应注意避免流体中的杂质和颗粒物对传感器造成损伤或堵塞。同时，应定期检查传感器和变送器的状态，确保其正常工作。如遇故障或异常，应及时排除，如更换传感器、调整参数等。如无法解决问题，应联系制造商或专业技术人员进行维修和校准。
七、总结
科氏力质量流量计和热式质量流量计都是常用的质量流量计类型，它们各自具有独特的工作原理和结构。科氏力质量流量计利用科里奥利力现象测量流体扭曲，而热式质量流量计则基于热传导效应测量流体带来的温度变化。在选择适合的应用场景时，应考虑流体性质、环境条件以及所需的测量精度。
如想了解更多质量流量计结构和原理相关信息或者流量计选型，可咨询艾丝特pg麻将胡了下载入口-pg电子麻将胡了单机版专业技术客服：180 1926 2426（微信同号）获取帮助。
