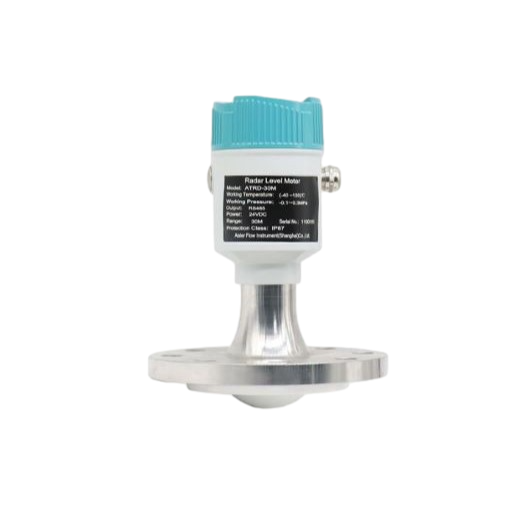

雷达液位计厂家 -pg麻将胡了下载入口

应用范围: 轻微腐蚀性液体,搅拌,水汽凝结
测量范围: 120米
介质温度: -40~120°
过程压力: -0.1~0.3mpa
80ghz调频波fmcw雷达产品(也称毫米波雷达),它采用频率较高的毫米波波段,可以探测到更小的目标,实现比微波雷达更精确的定位,具有更高的分辨率和更强的保密性。因此在远距离目标探测、强烟尘环境、远距离成像、多光谱成像等方面有着重要的应用。
产品简介

80ghz fmcw雷达产品(又称毫米波雷达),由于使用频率高于ku波段雷达的毫米波波段,在远距离目标探测、强烟尘环境、远程成像、多光谱成像等方面都有重要应用,并且可以探测到比微波雷达更小的目标,实现更精确的定位。具有更高的分辨率和更高的保密性。

什么是毫米波电磁波:通常30-300ghz频域(波长为1~ 10mm)的电磁波称为毫米波,它位于微波和远红外波的波长范围重叠,因而兼具两种波谱的特点。

还可以通过分析其特征光谱来研究物质的组成或进行质量控制。

作为80ghz波段的工业测量雷达,具有高精度、非接触式液位和液位测量,具有其他普通微波脉冲雷达和导波雷达无法比拟的优势。它具有极窄的波束和穿透能力,可以适应超复杂的工作条件,而不会削弱测量性能。
优势特点


01
1.天线体积小,安装方便;
02
2.非接触式液位测量,无磨损,无污染。
03
3.介质有气泡/腐蚀性/蒸汽,均可正常工作。
04
4.波长越短,反射固体表面倾角越好。
05
5.波束角小,使能量集中,增强回波能力,避免干扰。
06
6.高信噪比时,电平波动状态能获得较好的性能。
07
7.高频、固体及低介电常数测量的*佳选择。
技术参数
性能 技术参数
频率范围 76~81ghz
测量范围 x0: 0.3 m ~ 60m    x1: 0.08m~30m    x2: 0.6m ~ 120m
测量精度 ±1mm
发射角度 3°/6°
*小测量介电常数 >=2
供电电源 15~28vdc
协议 2x: modbus    3x: hart/series
信号输出 2x: 4 ~ 20ma or rs-485    3x: 4~20ma
错误输出 3.8ma, 4ma, 20ma, 21ma
现场操作/过程 128 × 64点阵显示/ 4个按钮    电脑软件    蓝牙
湿度 ≤95%rh
外壳 铝合金、不锈钢
天线类型 透镜天线/防腐天线/石英隔离法兰
过程温度 t0:-40~85ºc; t1:-40~200ºc; t2:-40~500ºc; t3:-40~1000ºc
过程压力 -0.1~2mpa
尺寸 ø100*270mm
电缆入口 m20*1.5
推荐电缆 awg18 or 0.75mm²
防护等级 ip67
防爆等级 exdiaiict6
安装方式 螺纹、法兰
产品选型
01测量介质、温度、有无腐蚀性


02过程压力范围


03测量范围


04工作电源


05信号输出,通讯


06是否防爆


07安装方式


08精密等级
应用领域
安装事项
安装要求

1. 安装在距罐壁直径的1/4或1/6处。

2. 锥形罐体的顶平面可安装在罐体顶部的中间,保证测量到罐体底部。

3.当罐内有库存时,天线应与物料表面垂直对准。如料位不均匀,必须用万向法兰调整液位计安装方向。喇叭的角度使喇叭尽可能对准物料表面。(因为倾斜的固体表面会引起回波注意,甚*出现信号丢失的问题)

4. 搅拌
当罐内有搅拌时,如有必要,仪表应远离搅拌器。安装后应在搅拌下进行“假回波学习”,为消除搅拌产生的假回波效应,安装时应采用导波管。

5. 假回波存储
当罐内存在干扰雷达测量的搅拌叶片时,如果无法避免搅拌叶片,则需要假回程。波存储消除了由假波产生的干扰信号。如果想得到正常电平回波,假回波存储器可以存储下图包络曲线之间的回波信号,定义该存储器为假信号,得到正常电平回波信号。

6. 导波管安装
采用导波管安装(导波管或旁通管),可避免障碍物和泡沫的影响。由于在容器内加料、搅拌或其他工艺处理,会在表面产生泡沫,使信号衰减。如果气泡造成测量误差,应将传感器安装在导波管中,或使用导波雷达液位计。测量导波管内,导波*小直径为50mm。在连接导波管时,应避免大裂纹和焊接。此外,开展“虚拟假回声学习”。

7. 导波管设计要求

1)金属材质,管内光滑;

2)不锈钢拉伸管或纵向焊接管优选;

3)焊缝必须尽可能平整,并与孔同轴;

4)使用预焊法兰或延长套筒和使用球阀时,过渡管必须对准内部,并精确匹配后固定;

5)过渡管间隙<=0.1mm;

6)不要沿管壁焊接。导波管内壁必须保持平坦和光滑。如果用户不小心焊接内部,应去除凹凸不平的地方和焊头。否则会造成严重的干扰回声,从而给介质的附着带来方便;

7)导波管必须*少达到所需的*小填充高度,因为测量只能在管内进行;

8)孔径<= 5mm,任意数量单面或全通孔;

9)传感器的天线直径应尽可能与管道内径一致;

10)直径应与长度一致;
