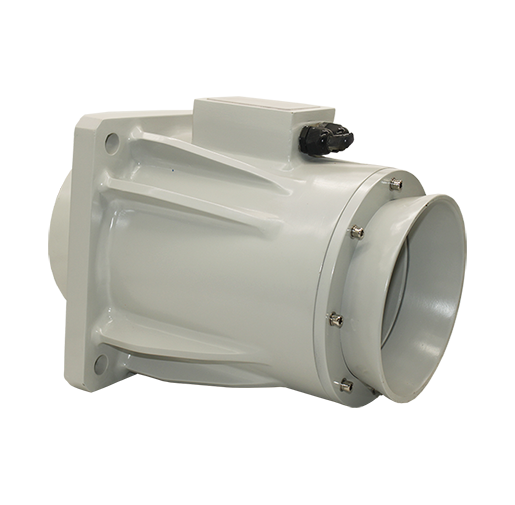

atld型潜水型电磁流量计 -pg麻将胡了下载入口

公称通径: dn50,100,200,400,600,800(mm)
精度等级: ±1.5%,±2.5%
衬里材料: 氯丁橡胶
电极材料: 含钼不锈钢、钛、哈氏合金c、特殊
atld型潜水型电磁流量计适用于测量液固两相介质,如带有悬浮物、固体 颗粒、纤维等或粘性较大的导电性的浆液,也可以用来测量泥浆、污水、纸浆、矿浆、化学纤维浆等介质的流量。 适用于明渠、暗渠、河道测量。适用于圆形、矩形、梯形和其它形状的渠道。测量不受河水上涨,潮汐,下游水位等变化的影响 。
产品介绍
atld型非满管电磁流量计用于连续测量明渠、暗渠或管道中各种导电液体或液固两相介质的体积流量。 全塑结构密封可靠,无活动部件,无阻力件,耐腐蚀,结构简单,工作可靠。 测量精度不受被测介质温度、压力、粘度、密度 (包括液固比)等物理参数变化的影响,只要被测介质电导率大于20μs/cm,仪表测量不受电导率变化的影响。 參励磁方式为 的低频方波恒流励磁,因而抗干 扰能力强,工作可靠,性能稳定。并且转换器与 传感器具有互换性。 适用于测量液固两相介质,如带有悬浮物、固体 颗粒、纤维等或粘性较大的导电性的浆液,也可以用来测量泥浆、污水、纸浆、矿浆、化学纤维浆等介质的流量。 适用于明渠、暗渠、河道测量。适用于圆形、矩形、梯形和其它形状的渠道。测量不受河水上涨,潮汐,下游水位等变化的影响 。 对上下游直渠段要求低,安装要求低,能在原有渠道上稍加改造即可。施工周期短,安装施工费用低。 采用仿真传感器(分流模型)可扩大流量测量范围。
优势特点


01
1、不受流体密度、粘度、温度、压力和电率变化的影响,线性测量原理能实现高精确度测量;
02
2、测量管内无阻流件,压损小,直管段要求低;
03
3、公称通径dn10-dn2000覆盖范围宽,衬里和电极有多种选择,能满足测量多种导电流体的要求;
04
4、转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;
05
5、转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精确度高,流量测量范围度可达1500:1;
06
6、高清晰度背光lcd显示,全汉字菜单操作,使用方便,操作简单,易学易懂;
07
7、具有rs485或rs232o数字通讯信号输出;
08
8、具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;
09
9、采用smd器件和表面安装技术,电路可靠性高;
010
10、可用于相应的防爆场合。
技术参数
公称通径 50,100,200,400,600,800(mm)
工作压力 0.6、1.0、1.6
连接方式 法兰型
衬里材质 氯丁橡胶
电极材质 含钼不锈钢、钛、哈氏合金c、特殊
结构形式 分体型,沉浸
被测介质温度 0~ 40℃
供电电源 ac220v、dc24v、12v
耗能功率 小于15w
精确度 ±1.5%,±2.5%(与仿真传感器合用时)
大潜水深度 10m
信号输出 4-20ma,rs485
被测介质导电率 大于 20μs/cm
产品选型
1、测量介质、温度,是否有腐蚀性

2、流量范围和用户管道的内径

3、压力等级

4、是否现场显示

5、工作电源

6、信号输出、通讯

7、是否要防爆

8、安装方式

9、精度等级
应用领域

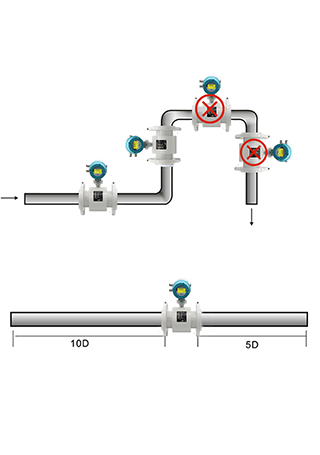

安装事项
安装电磁流量计时,需要注意以下几点:
安装位置:电磁流量计应安装在管道上游,以确保流体在进入流量计之前能够均匀分布。同时,安装位置应便于维修和校准。
管线准备:清理管道内部,防止管内残留物影响电磁流量计。准备相应法兰和密封材料,并根据流量计尺寸和规格准备接口处的防震垫。
安装方法:通常通过法兰连接,使用正确工具和扭矩紧固法兰,以防泄漏。接口处需加装防震垫,避免因管道震动引起干扰。
接线方式:按照电磁流量计说明书上的接线图进行接线,确保电缆与端子之间连接牢固可靠,并避免信号线和电源线间的干扰。
校准及试运行:安装完成后进行校准,以保证测量结果的准确性。试运行前检查各部件是否正常安装并紧固。
环境要求:电磁流量计安装位置应避免强烈震动和强电磁场的影响。建议垂直安装,如果水平安装,应确保两电极在同一水平面上。
直管段要求:保持前10后5倍的管径长度作为直管段,这对于减少气泡和固体颗粒的影响至关重要。
焊接安装:避免将流量计焊接连接,以免损坏流量计。
接地措施:变送器外壳、屏蔽线、测量管及变送器两端管道都需要接地,并设置单独接地点,以提高测量准确度。
阳光直射:避免电磁流量计直接受阳光直射,高温可能导致。

atld型非满管流量计基本功能:
可用于开放式非满管管道流量的测量;
可应用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续计量;
可实现正向和反向双向流量测量;
传感器可在恶劣的现场和污水水质下长期工作;
流量测量精度高,而且不受下游、支流拥堵、阻塞等因素的影响;
测量管道的直管段要求为管道直径的10倍长度;
背光源液晶显示器,不管是强光下还是夜晚都能够清晰读取测量数据;
非满管流量计显示及输出功能齐全,可显示瞬时流量、流速、累积流量等数据,并具有计算机通讯接口232、485(选配件);
